金剛砂為金屬氧化物骨料或金屬骨料硬化劑。骨料物成分主要有Al2O3、Fe2O3、TiO2等金屬氧化物或金屬骨料。礦物合金骨料（金剛砂）地面硬化劑由一定顆粒級配的礦物合金骨料，特種水泥，其它摻合料和外加劑組成，開袋即可使用。將其均勻地撒布在即將初凝階段的混凝土表面，經(jīng)專門手段加工，從而使其與混凝土地面形成一個整體，且具有高致密性和著色的高性能耐磨地面。

適用范圍

用于須耐磨耐沖擊且減少灰塵的混凝土地面，例如：倉庫、碼頭、廠房、停車場、維修車間、車庫、貨倉式商場、碼頭及需要統(tǒng)一色彩以提高工作衛(wèi)生環(huán)境和美觀同時沒有腐蝕介質(zhì)的地方。

特 性

增強混凝土地面的耐磨性，耐沖擊性度。極大提高了混凝土的密度，使其減少起塵，增加了地面的防油性，形成了一個高密度，易清潔，抗?jié)B透的地面。與混凝土地面一起施工，施工工期短。耐久性好，減少了因周期性涂裝或?qū)⒈砻嬖龊袼鶐淼馁M用。它比非金屬的硬化地面的起塵少，表觀有如星夜般閃閃，耐沖擊更好，而且對防靜電有一定效果。

步驟一：基層收平提漿

施工要求：基層砼初凝時（約3~4h），即可進行耐磨地坪施工，先在抹光機上安裝圓盤，整體打磨砼并從周邊逐漸向內(nèi)收抹，起到平整和提漿作用。

注：砼初凝時間應(yīng)根據(jù)作業(yè)環(huán)境、氣候等環(huán)境決定。一般腳踩下陷不超過5mm開始提漿鋪設(shè)金剛砂耐磨材料。

步驟二：第一次鋪撒金剛砂

施工要求：第一次鋪撒2/3金剛砂材料均勻的鋪撒在砼表面（不均勻處用刮板刮勻），待材料吸收砼中的水分、表面出現(xiàn)返潮顏色變灰暗后，開始第一次抹平。

步驟三：揉壓、抹平

施工要求：采用裝圓盤的抹光機碾磨分散，使其與基層混凝土漿結(jié)合在一起，注意不要搓抹過度。墻邊可采用鐵抹子人工揉壓收平。

步驟四：第二次鋪設(shè)金剛砂

施工要求：隨即將余下的1/3料鋪撒在混凝土表面，鋪撒方向與第一次垂直，進行第二次抹平工作，最后用裝刀片的抹光機完成抹光工作。

步驟五：收面

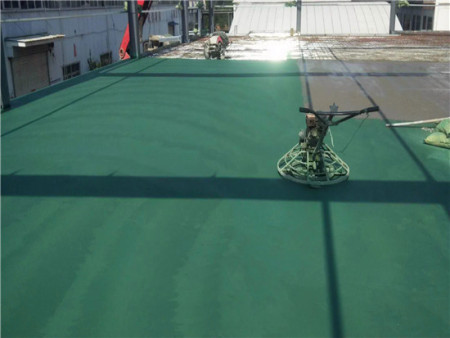

施工要求：隨混凝土凝固時間調(diào)整刀片傾斜角度（轉(zhuǎn)速及角度視硬化情況調(diào)整），抹光機作業(yè)時縱橫交錯（3次以上）進行。邊角部位采用人工鋼抹子有序同向的壓光，避免抹紋出現(xiàn)。

步驟六：養(yǎng)護、切縫

施工要求：施工完成養(yǎng)護7d，按照柱距（要求縱橫≤6m）進行鋸切分格縫，鋸縫必須彈線；縫寬5mm，深20mm。

填縫要求： 縫內(nèi)的垃圾、浮灰清除干凈，將填縫材料灌入縫內(nèi)（縫內(nèi)應(yīng)干燥）；填縫材料平面應(yīng)低于混凝土基面1-3mm，無漏灌、不溢出縫外；施工后4小時內(nèi)防止接觸雨水。
